Μη αποσπώμενος εναλλάκτης θερμότητας με σπειροειδή πλάκα

Μεταξύ των διαφόρων τύπων εναλλάκτη θερμότητας που κατασκευάζονται από την Wuxi Hongdinghua Chemical Equipment Co., Ltd., ο μη αποσπώμενος σπειροειδής εναλλάκτης θερμότητας επιλέγεται συχνά από τους πελάτες.

Τα δομικά χαρακτηριστικά του μη αποσπώμενου σπειροειδούς εναλλάκτη θερμότητας:

Ο μη αποσπώμενος εναλλάκτης θερμότητας σπειροειδούς πλάκας σχηματίζεται με κύλιση δύο παράλληλων λεπτών πλακών από άνθρακα ή ανοξείδωτου χάλυβα, σχηματίζοντας ένα ζεύγος σπειροειδών καναλιών ροής που διαχωρίζονται το ένα από το άλλο. Τα κρύα και τα ζεστά ρευστά ρέουν σε δύο κανάλια που χωρίζονται από μια σπειροειδή πλάκα ως επιφάνεια μεταφοράς θερμότητας. Ένας διαχωριστής καναλιών συγκολλάται μεταξύ των δύο πλακών για να διατηρεί την απόσταση μεταξύ των καναλιών και επίσης να αυξάνει την ακαμψία της σπειροειδούς πλάκας. Στο κέντρο του εναλλάκτη θερμότητας τοποθετείται μια κεντρική πλάκα διαχωρισμού για τον διαχωρισμό των δύο σπειροειδών καναλιών. Υπάρχουν πλάκες κάλυψης ή κεφαλές συγκολλημένες στο πάνω και κάτω μέρος, καθώς και σωλήνες εισόδου και εξόδου για δύο υγρά. Γενικά, το ένα ζεύγος εισόδου και εξόδου βρίσκεται στην περιφερειακή άκρη (ο σωλήνας σύνδεσης μπορεί να είναι εφαπτομενικός ή ακτινωτός), ενώ το άλλο ζεύγος βρίσκεται στον άξονα. Όλα τα τελικά κανάλια είναι συγκολλημένα και σφραγισμένα, με καλή απόδοση σφράγισης.

Εφαρμογή μη αποσπώμενου σπειροειδούς εναλλάκτη θερμότητας:

Είναι κατάλληλο για βιομηχανίες όπως χημεία, πετρέλαιο, διαλύτες, φαρμακευτικά προϊόντα, τρόφιμα και ποτά, μηχανήματα, κλωστοϋφαντουργικά προϊόντα, μεταλλουργία, έλαση χάλυβα, οπτάνθρακα κ.λπ. Μπορεί να εκτελέσει εναλλαγή θερμότητας ατμού-ατμού, ανταλλαγή θερμότητας αερίου-υγρού και εναλλαγή θερμότητας υγρού-υγρού, και είναι επίσης κατάλληλο για υψηλό ιξώδες υπό συνθήκες υψηλού ιξώδους. απολύμανση και ανάκτηση σπατάλης θερμότητας.

Λεπτομέρειες μη αποσπώμενου σπειροειδούς εναλλάκτη θερμότητας:

Ο μη αποσπώμενος σπειροειδής εναλλάκτης θερμότητας έχει τα ακόλουθα πλεονεκτήματα όσον αφορά την απόδοση:

1. Υψηλή θερμική απόδοση: Μπορεί να διατηρήσει δύο τύπους ρευστών ανταλλαγής θερμότητας σε χαμηλούς ρυθμούς ροής, να διεγείρει τις αναταράξεις και να βελτιώσει την απόδοση μεταφοράς θερμότητας. Η διαφορά θερμοκρασίας του μέσου μπορεί να είναι τόσο μικρή όσο 1 â, με αποτέλεσμα μικρή απώλεια θερμότητας. Υπό την ίδια απώλεια πίεσης, η απόδοση μεταφοράς θερμότητας είναι 3 έως 5 φορές μεγαλύτερη από αυτή ενός σωληνοειδούς εναλλάκτη θερμότητας (κέλυφος και σωλήνας). Η απόδοση ανάκτησης θερμότητας μπορεί να φτάσει πάνω από 99%.

2. Έχει συμπαγή δομή, μικρό όγκο και μικρή επιφάνεια δαπέδου, η οποία είναι περίπου το 30% αυτής ενός σωληνοειδούς (Shell and Tube) εναλλάκτη θερμότητας.

3. Χαμηλό κόστος κατασκευής

4. Ευέλικτη λειτουργία

5. Εύκολο στην εγκατάσταση, τον καθαρισμό και τη συντήρηση, με δυνατότητα αυτοκαθαρισμού. Λόγω της σπειροειδούς ροής του μέσου, η βρωμιά δεν αποτίθεται εύκολα. Εύκολο στο καθάρισμα, μπορεί να πλυθεί με ατμό ή αλκαλικό διάλυμα, απλό και εύκολο στη χρήση, κατάλληλο για εγκατάσταση συσκευών καθαρισμού.

6. Χαμηλή αντίσταση: Ο συνδετικός σωλήνας στο κέλυφος υιοθετεί μια εφαπτομενική δομή. Το μέσο ρέει μέσω ενός μόνο καναλιού, επιτρέποντας υψηλότερο ρυθμό ροής από άλλους εναλλάκτες θερμότητας. Απώλεια χαμηλής πίεσης, μπορεί να χρησιμοποιηθεί για τη διαχείριση ατμού ή αερίου μεγάλης χωρητικότητας.

7. Μπορούν να συνδυαστούν πολλαπλές μονάδες για χρήση: Όταν μια μεμονωμένη συσκευή δεν μπορεί να καλύψει τις απαιτήσεις χρήσης, μπορούν να συνδυαστούν πολλές συσκευές, αλλά ο συνδυασμός πρέπει να συμμορφώνεται με τους ακόλουθους κανονισμούς: παράλληλος συνδυασμός, συνδυασμός σειράς και η απόσταση μεταξύ συσκευών και καναλιών είναι η ίδια. Υβριδικός συνδυασμός: Ένα κανάλι παράλληλα και ένα κανάλι σε σειρά.

8. Όταν χρησιμοποιείτε μη αποσπώμενους σπειροειδείς εναλλάκτες θερμότητας για εναλλαγή θερμότητας ατμού-ατμού, πρέπει να είναι εξοπλισμένο το κυκλοφορούν νερό ψύξης. Όταν η μέση πίεση και θερμοκρασία υπερβαίνουν το εύρος εφαρμογής, θα πρέπει να επιλέγονται άλλες δομές εναλλάκτη θερμότητας όπως εναλλάκτες θερμότητας κελύφους και σωλήνα.

9. Προφυλάξεις για τη λειτουργία μη αποσπώμενων σπειροειδών πλακών εναλλάκτη θερμότητας

(1) Όταν σταματήσει η απογύμνωση ατμού, η θερμοκρασία και στις δύο πλευρές του πολτού εισόδου και εξόδου του εναλλάκτη θερμότητας πρέπει να είναι κάτω από 40 .

(2) Ο εναλλάκτης θερμότητας σπειροειδούς πλάκας θα πρέπει να χρησιμοποιείται σύμφωνα με τις καθορισμένες απαιτήσεις για την αποφυγή ζημιών. Ο μη αποσπώμενος εναλλάκτης θερμότητας σπειροειδούς πλάκας είναι ένας αποδοτικός, εξοικονόμησης ενέργειας και χαμηλής επένδυσης εξοπλισμός ανταλλαγής θερμότητας με εξαιρετική απόδοση.

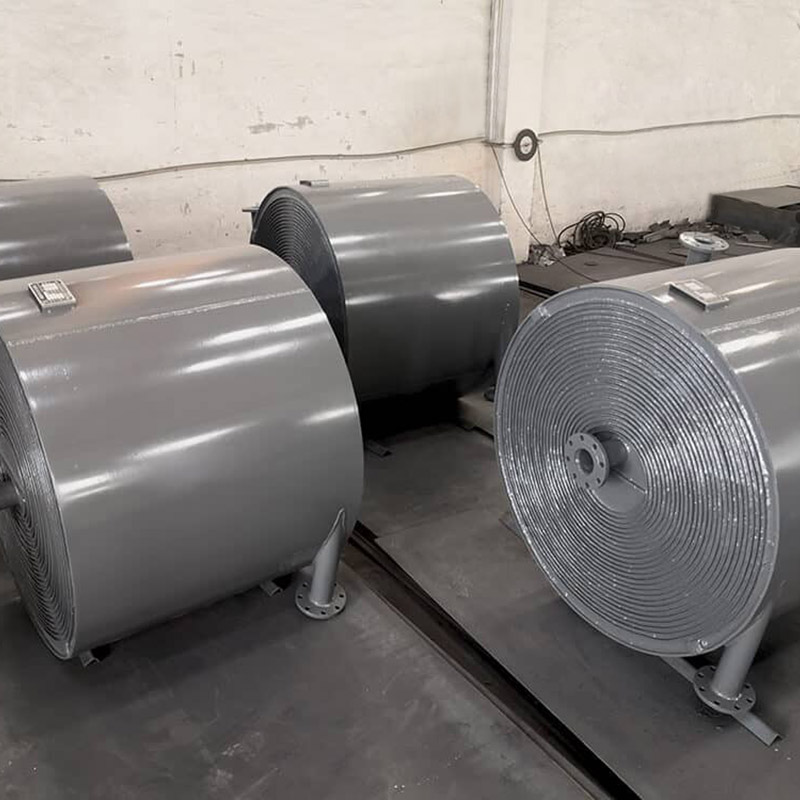

Μη αποσπώμενος εναλλάκτης θερμότητας με σπειροειδή πλάκα
